工程護欄
龍門式機床布局
光纖激光器 激光頭
激光數控系統
技術參數
| 型號 | 6XG-6000mm | 6XG-12000mm |
| 加工模式 | 金屬管材火焰等離子切割 | 金屬管材火焰等離子切割 |
| 操作系統 | 方菱F-6400W | 方菱F-6400W |
| 加工管徑 | Φ40-600mm(可定制) | Φ40-600mm(可定制) |
| 最大管材長度 | 6000mm | 12000mm |
| 等離子切割厚度 | 穿孔切割 1~25mm,坡口切割 5~14mm | 穿孔切割 1~25mm,坡口切割 5~14mm |
| 火焰切割厚度 | 垂直切割 6~60mm,坡口切割 6~40mm | 垂直切割 6~60mm,坡口切割 6~40mm |
| 要求工件橢圓度 | ≤1% | ≤1% |
| 切割速度 | 10-2000mm/Min | 10-2000mm/Min |
| 移動速度 | 6000mm/Min | 6000mm/Min |
| 最大承載重量 | 約1800KG | 約3500KG |
| 復位精度 | ±0.2mm | ±0.2mm |
| 數控控制軸數 | 6軸5聯動 | 6軸5聯動 |
| 割炬軸向擺動角度 | α=±50° | α=±50° |
| 割炬徑向擺動角度 | β=±50° | β=±50° |

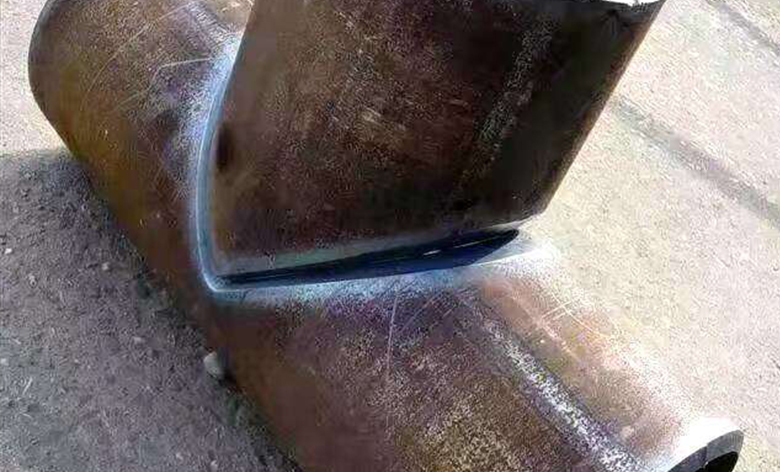

應用行業
